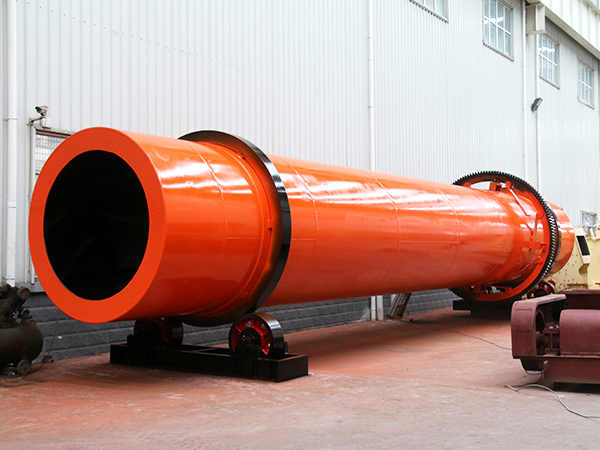

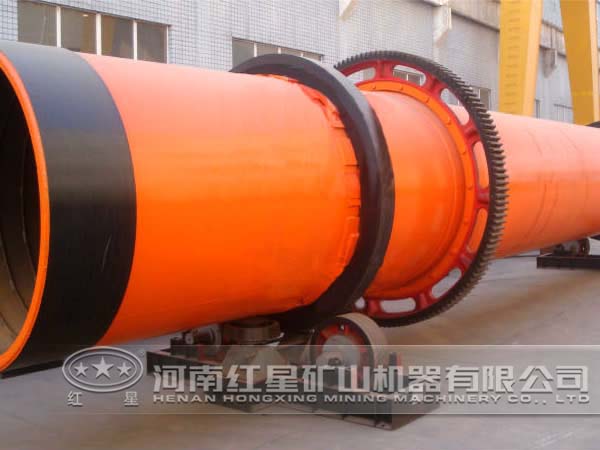

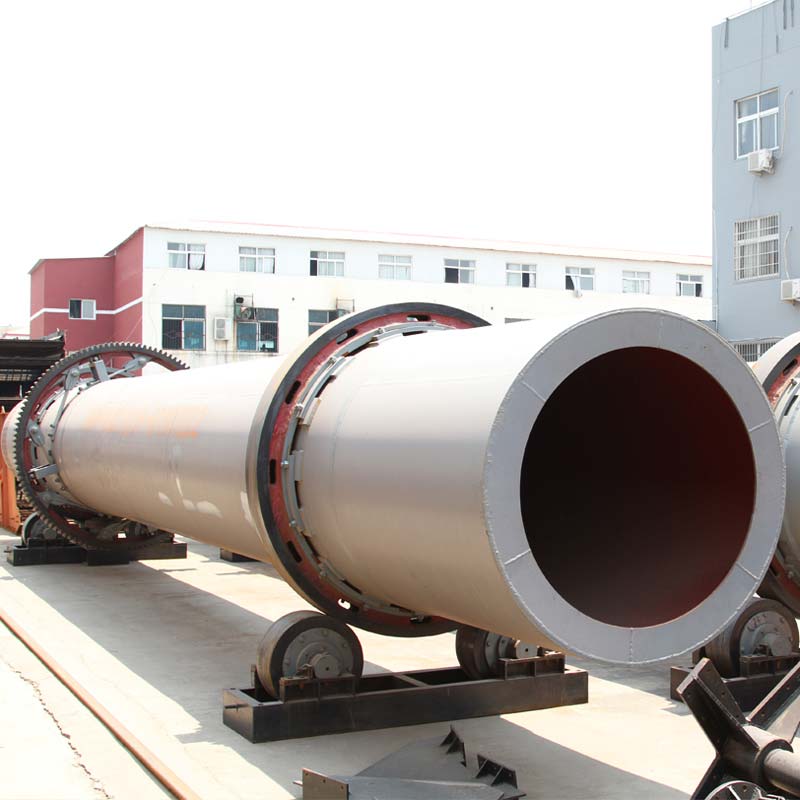

單筒冷卻機

工業冷卻機種類：單筒冷卻機、雙筒冷卻機、篦式冷卻機、熟料冷卻機等。

單筒冷卻機：單筒冷卻機適用于冷卻從回轉窯出來的熟料，同時又可將高溫物料攜帶的大量熱能棱空氣吸收，使入窯的助燃空氣預熱到高溫度，以強化煅燒，降低熱耗，是回轉窯的一種重要配套設備。

熟料冷卻機是水泥回轉窯的重要配套設備。沒有相應的高效冷卻機，就不可能有高效的回轉窯。

篦式冷卻機是用一定的壓力空氣以相互垂直的運動方向?qū)Ρ痛采系倪\動著的熟料進行聚冷的冷卻設備。

石灰冷卻機：豎式冷卻機是活性石灰的主機之一。經過回轉窯煅燒之后生成的活性石灰順次流入到鑲有耐火材料的豎式冷卻機中，冷卻器的截面為正方形，在其中均勻分布有中心冷風帽和分室冷風帽，風帽設有管道與外部的風機相連接，在冷卻器的底部設有排料口，每個排料口下有一臺電機振動卸料器。物料在冷卻器內堆積覆蓋在風帽上，并形成一定的料層厚度，冷卻風由外部風機吹入，通過風室進入風帽。從風帽竄出后與高溫物料相接處，完成熱交換，被空氣冷卻后的物料，在電機振動卸料器的作用下逐漸排除冷卻器，被物料加熱的空氣，直接由窯頭罩進入回轉窯，作為二次空氣參與燃燒。

冷卻機性能特點

我廠生產的冷機進料端采用了先進的KID系統及脈動供風，使出窯高溫熟料快速冷卻，提高了熟料的強度和易磨性，徹底消除堆“雪人”及“紅河”現象對篦板的毀壞，提高設備運轉率，適用于日產1000噸及以上熟料生產線。

水泥生產過程中，大部分原料要進行破碎，如石灰石、黏土、鐵礦石及煤等。最后由水泥熟料冷卻機將回轉窯卸出的高溫熟料冷卻到下游輸送、貯存庫和水泥磨。

技術參數

規格 (直徑×長度)	生產能力 (t/h)	安裝斜度 (%)	主減速機	主電動機 (kw)
Φ1.5×15	2-3	3-5	ZQ500	15
Φ1.5×20	3-4	3-5	ZQ500	15
Φ1.8×18	4-6	3-5	ZQ500	18.5
Φ2.0×22	7-8.5	3-5	ZQ500	22
Φ2.2×18	7-8.5	3-5	ZQ500	22
Φ2.2×22	8-10	3-5	ZQ650	30
Φ2.4×24	12-15	3-5	ZS125	45
Φ2.5×25	15-20	3-5	ZS125	55
Φ2.8×28	16-22	3-5	ZL100	55
Φ3.0×30	20-25	3-5	ZL115	75
Φ3.2×36	28-32	3-5	ZL115	90
Φ3.3×40	32-36	3-5	ZL130	132
Φ3.6×36	35-38	3-5	ZSY450-28	185
Φ4.0×36	50-60	3-5	ZSY450-25	220
Φ4.0×45	60-70	3-5	ZSY450-25	250
Φ4.5×50	70-75	3-5	ZSY500-25	315
